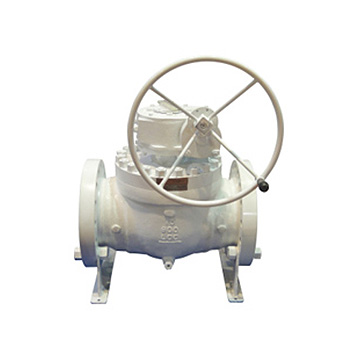

上裝式金屬硬密封球閥

產品概述
產品數據

固定式設計,整體從閥體上部裝入,閥桿與球連為一體,杜絕了閥桿松動或脫出的可能.閥桿密封采用柔性石墨,中法蘭采用柔性石墨或鋼墊來實現密封。閥座密封圈從閥體兩邊通道裝入,兩邊加柔性石墨填料密封,在閥座臺階入設有彈簧.依壓時,兩邊的預緊力依靠調整圈壓迫彈簧來實現.壓力升高時,介質進入閥座后部,使閥座緊體達到密封。

技術要求:

1、閥門設計與制造按API 6D-2014、API 608-2012和GB/T 12237-2007等的規定；
2、閥門試驗按API 598-2009、JB/T 9092-1999和GB/T 13927-2008等的規定；
3、結構長度按ASME B16.10-2009和GB/T 12221-2005等的規定,或按企標長度或用戶提供尺寸；
4、法蘭按ASME B16.5-2013、ASME B16.47-2011、GB/T 9113-2010、JB/T 79-2015和HG/T 20592-2009與HG/T 20615-2009等的規定，焊接坡口按ASEM B16.25-2012等的規定或用戶提供尺寸；
5、壓力溫度額定值按ASME B16.34-2013和GB/T 12224-2005等的規定。

主要零件材質表：

零件名稱	材質
閥體、閥蓋	WCB	CF8	CF8M、CF3M
閥桿	A105+ENP或者不銹鋼	F304	F316/F316L
閥座	硬質合金和不銹鋼
閥蓋填料	石棉盤根、PTFE、柔性石墨

樣圖：

尺寸表：

PN16(1.6MPa)													(mm)
通徑	L	L0	L1	D	D1	D2	H	f	b	d	n	D3	F
50	230	400	143	160	125	100	153	3	16	18	4	-	-
80	310	600	172	195	160	135	195	3	20	18	4	-	-
100	350	850	191	215	180	155	213	3	20	18	8	-	-
150	394	-	311	280	240	210	535	3	24	23	8	-	-
200	457	-	311	335	295	265	504	3	26	23	12	-	-
250	533	-	311	405	355	320	608	3	30	25	12	-	-
300	610	-	311	460	410	375	647	4	32	25	12	-	-
350	686	-	428	520	470	435	813	4	34	25	16	-	-
400	762	-	535	580	525	485	882	4	36	30	16	-	-
PN25(2.5MPa)													(mm)
50	230	400	143	160	125	100	153	3	20	18	4	88	4
80	310	600	172	195	160	135	195	3	22	18	8	121	4
100	350	850	191	230	190	160	213	3	24	23	8	150	4.5
150	403	-	311	300	250	218	535	3	30	25	8	204	4.5
200	502	-	311	360	316	278	564	3	34	25	12	260	4.5
250	568	-	428	425	370	332	729	3	36	30	12	313	4.5
300	648	-	428	485	430	390	774	4	40	30	16	364	4.5
PN64(6.4MPa)													(mm)
100	406	850	191	250	200	168	213	3	32	25	8	150	4.5
150	495	-	311	340	280	240	535	3	38	34	8	204	4.5
200	596	-	311	405	345	300	564	3	44	34	12	260	4.5
250	673	-	428	470	400	352	729	3	48	41	12	313	4.5
300	762	-	428	530	460	412	774	4	54	41	16	364	4.5
PN100(10.0MPa)													(mm)
50	292	588	143	175	135	105	153	3	26	23	4	88	4
80	356	1251	172	210	170	140	195	3	30	23	8	121	4
100	432	1301	191	250	200	168	213	3	32	25	8	150	4.5
150	559	-	311	340	280	240	535	3	38	34	8	204	4.5
200	660	-	428	405	345	300	583	3	44	34	12	260	4.5
250	787	-	428	470	400	352	750	3	48	41	12	313	4.5
300	838	-	535	530	460	412	803	4	54	41	16	364	4.5

注： PN64結構長度按ANSI B16.5 Class 400.
