V型球閥

產品概述
產品數據

主要設計參數:

公稱壓力：PN1.6~6.4MPa
使用溫度：常溫：-28~180℃ 中溫：-40~450℃
閥體材料：WCB、CF8、CF8M、CF3M
閥桿：2Cr13
回轉角度:90°
閥座：PTFE、Ocr17Ni4Cu4Nb
閥芯材料：CF8、CF8M、CF3M
基本誤差：1.5%
死區：0.5%

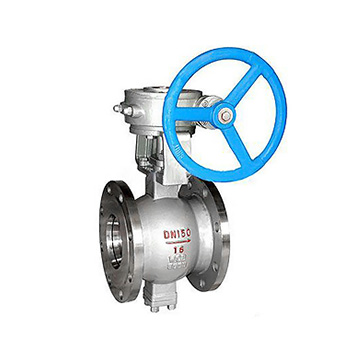

樣圖：

公稱通徑DN、額定流量系數Kv、允許壓差△P見下表：

DN	25	32	40	50	65	80	100	150	200	250	300	350	400
Kv	22	36	58	82	145	200	355	798	1418	2209	3185	4309	5664
△P(MPa)	14	8	10	9	20	14	8	6	3.5	1.6	2.5	2	1.5

連接尺寸表：

PN16(1.6MPa)
DN	L	H	D	D1	D2	b	f	N-φ
25	85	425	115	85	65	14	2	4-14
32	100	440	135	100	78	16	2	4-18
40	114	450	145	110	85	16	3	4-18
50	124	464	160	125	100	16	3	4-18
65	165	580	180	145	120	18	3	4-18
80	165	586	195	160	135	20	3	8-18
100	194	596	220	180	155	20	3	8-18
125	210	636	250	210	185	22	3	8-18
150	229	643	280	240	210	24	3	8 23
200	297	820	335	295	265	26	3	12-23
250	320	924	405	355	320	30	3	12-25
300	345	945	460	410	375	30	4	12-25
350	350	1080	520	470	435	34	4	16-25
400	365	1140	580	525	485	36	4	16-30
PN64(6.4MPa)
25	85	438	135	100	78	22	2	4-18
32	100	454	150	110	82	24	2	4-23
40	114	454	165	125	95	24	3	4-23
50	124	554	175	135	105	26	3	4-23
65	165	570	200	160	130	28	3	8-23
80	165	582	210	170	140	30	3	8-23
100	194	591	250	200	168	32	3	8-25
150	229	647	340	280	240	38	3	8-34
200	297	894	405	345	300	44	3	12-34
250	320	932	470	400	352	48	3	12-41
300	345	952	530	460	412	54	4	16-41
